Moottorin jakorakenne: tyypit, kulumisen oireet ja milloin vaihtaa

Jakorakenne on yksi polttoaineen palamisen sisämoottorin kriittisimmistä osista, joka vastaa kampiakselin ja nokka-akselien tarkan synkronoinnin varmistamisesta. Ilman tätä komponenttia moottori ei toimisi oikein, ja vika voi aiheuttaa vakavia vahinkoja, joiden kustannukset voivat nousta tuhansiin euroihin.

Tässä kattavassa oppaassa käy läpi jakorakenteen toimintaperiaatteen, nykyiset tyypit, varoitusmerkit, jotka viittaavat vaihtotarpeeseen sekä seuraamukset, jos jakorakenne epäonnistuu. Nämä tiedot auttavat pitämään auton optimaalisessa kunnossa ja välttämään kalliita korjauksia.

Mikä on jakorakenne ja sen rooli moottorissa

Jakorakenteen komponentit

• Jakohihna tai jakonketju – pääelementti, joka siirtää liikettä
• Ohjausrullat – pitävät jännityksen ja oikean suunnan
• Jännitin – voi olla mekaaninen tai hydraulinen, säätää jännityksen
• Vesipumppu – useimmissa moderneissa ajoneuvoissa jakorakenne pyörittää vesipumpun
• Hammaspyörät ja hampaat
• Ilmanpoistoventtiili – joissakin kokoonpanoissa

Jakorakenteen tyypit: edut ja haitat

Jakohihnan järjestelmä

Jakohihnaa alettiin käyttää laajasti autoteollisuudessa 1960-luvulla, kun Pontiac esitteli ensimmäisen kuusisylinterisen moottorin tämän tyyppisellä ajoketjulla. Alun perin kaikki moottorit toimivat metalliketjuilla, mutta hihnan tuomat etuudet lisäsivät sen suosiota.

Hihnan etuja:

• Alemman tuotanto- ja vaihtokustannuksen
• Hiljainen toiminta joustavan materiaalin ansiosta
• Alhaisemmat värinät korin suhteen
• Helpompi pääsy vaihtoa varten
• Vaurioitumisen sattuessa pienemmät vauriot (ei interferenssimoottoreissa)
• Koko kokonaisuus kevyempi

Hihnan haittoja:

• Lyhyet vaihtovälimatkat (60 000–100 000 km)
• Herkkä äärilämpötiloille
• Vauriintuminen käytöstä riippumatta
• Pakolliset säännölliset tarkastukset
• Äkillinen katkeaminen ilman ilmoitusta

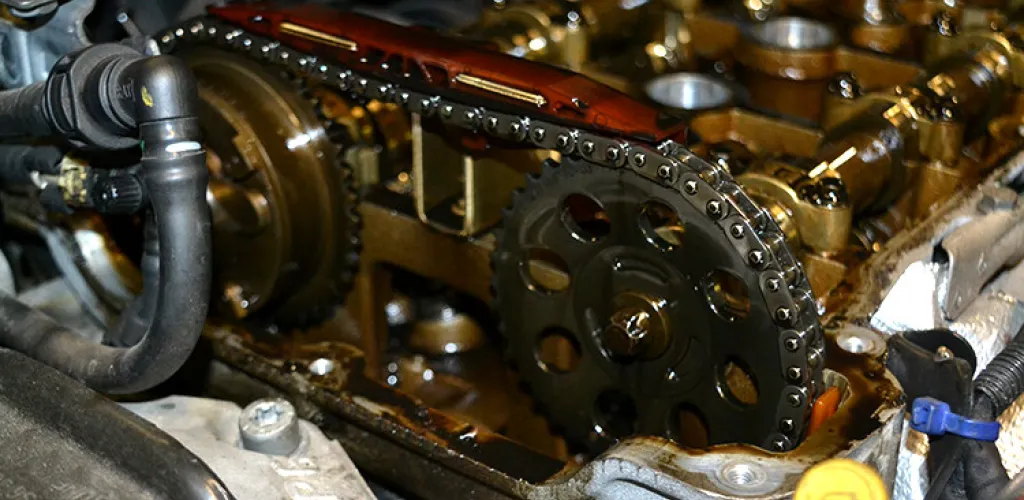

Ketjujakorakenne

Pitkäaikaisen hihnateknologian jälkeen 1990-luvulla tullut takaisin ketjujakorakenne, erityisesti premium- ja suoritusmoottoreissa. Valmistajat ovat parantaneet teknologiaa, tehden ketjuista kevyempiä ja tehokkaampia.

Ketjujärjestelmän edut:

• Äärimmäinen kestävyys (250 000–300 000 km perinteisillä ketjuilla)
• Parempi vastustuskyky mekaanisille rasituksille
• Ei välttämättä säännöllisiä vaihtoja
• Vesipumppu useimmissa kokoonpanoissa itsenäinen
• Tasaiset suorituskyvyt pitkällä aikavälillä

Ketjun haittoja:

• Kustannukset alussa korkeammat
• Käytön aikana enemmän ääntä
• Hydraulisen jännittimen monimutkaisuus
• Vakavammat vauriot epäonnistuessa
• Kylmäkäynnistyksen yhteydessä jännittäjän ongelmia
• Herkkä öljyn laadulle

Yleisimmät modernien ketjujen ongelmat: VW Groupin TSI-moottoreita ja joidenkin BMW:n dieselmoottorien hydraulinen jännitin voi epäonnistua aikaisin. Öljynpaine ei saavuta jännittimen mekanismia käynnistyksessä, jolloin ketju löystyy ja alkaa vibreeraamaan, kiihdyttäen kulumista.

Hammashampaiden jakorakenne

Tämä vähemmän yleinen jakotyyppi käyttää monimutkaista metallisten hammaspyörien ketjua voiman siirtämiseksi kampiakselilta nokka-akselille.

Ominaisuuksia:

• Maksimaalinen kestävyys – voi toimia moottorin eliniän loppuun asti
• Rakenne, jossa ei tarvita jännittimiä
• Käytetty Ferrari-moottoreissa ja joissakin VW 2.5 TD/TDI -moottoreissa
• Korkea tuotantokustannus
• Reparaatioiden monimutkaisuus

Yhdistetyt jakorakenteet

Jotkut moottorit käyttävät erilaisia ajon vahvistuksia: esimerkiksi ketju nokka-akselien ajamiseen ja hihna vesipumpun tai muiden lisävarusteiden ajamiseen. Tämä lähestymistapa pyrkii yhdistämään kunkin järjestelmän etuja.

Interferenssi- ja vapaamuotoiset moottorit

Tämä luokitus on keskeinen jakorakenteen epäonnistumisen riskien ymmärtämisessä.

Interferenssi-moottorit

Näissä moottoreissa männäniskun maksimikurkku uppoaa yhteen suurimman venttiilien aukaisun kanssa. Jos jakorakenne epäonnistuu ja venttiilit pysyvät auki odottamattomalla hetkellä, mäntä osuu venttiileihin ja vaurioituu.

Tyypilliset seuraukset:

• Vääntyneet tai katkenneet venttiilit
• Istuinten vauriot
• Halkaistut tai halkeilleet mäntät
• Vääristyneet kampiakselit
• Haljennutlohko
• Joskus vakio moottori voi vaurioitua kokonaisuudessaan

Vapaasti toimivat moottorit (ilman interferenssiä)

Näissä moottoreissa on suunnittelussa riittävä tila mäntien ja venttiilien välillä, joten jakorakenne voi epäonnistua, mutta osat eivät iskiesi.

Edut:

• Pienemmät vauriot jakorakenteen epäonnistuessa
• Riittää komponenttien vaihtaminen
• Alhaisemmat korjauskustannukset
• Pieni riski sivuvaurioille

Kuluneen jakorakenteen oireet

Erityiset merkit jakohihnalle

Visuaalinen tarkastus:

• Halkeamia hihnan sivussa
• Kulumaa tai puuttuvia hampaita
• Tekstiilisuonet näkyvissä jänteessä
• Kovanen tai halkeileva materiaali
• Hihnan hampaat epämuodostuneet

Äänelliset oireet:

• Ärhäkkyä ääniä moottorin alueelta
• Kiskoessa napsahteleva ääni kiihdytyksessä
• Metallinen ääni, kun pyörittävät rullat kuluvat

Ketjun jakorakenteen oireet

Ominaishuomiot:

• Metallinen kahina auki käynnistyksessä
• Kuulioihtuva ääni tyhjäkäynnissä
• Äänet katoavat lämmetessä
• Äänien voimistuminen kiihdytyksessä

Muita oireita:

• Vibraatiot tyhjäkäynnissä
• Käynnistyksen vaikeustaso
• Moottorin synkronoinnin puutteet

Yhteiset oireet molemmille järjestelmille

• Käynnistysongelmat: moottori käynnistyy vaikeasti tai ei käynnisty
• Heikentynyt suorituskyky: tehon ja väännön menetys
• Kuluminen öljyn ja polttoaineen kulutuksessa
• Epänormaalit tärinät etenkin tyhjäkäynnissä
• Päästöt saastuneet – ajoitusongelma voidaan aiheuttaa

Suositellut vaihtovälimat: milloin vaihtaa

Jakohihnan vaihtoväli

Normaalit käyttöolosuhteet:

• Oletusväli: 80 000–100 000 km
• Aika: enintään 6 vuotta
• Suositus: 80 000 km turvallisuuden takaamiseksi

Raskaat käyttöolosuhteet:

• Tiukka kaupunkiliikenne
• Äärilämpötilat
• Lyhyet ajomatkat usein
• Suositeltu väli: 60 000 km tai 4 vuotta

Ketjun vaihtoväli

Perinteiset ketjut (ennen 2000-lukua):

• Kestävyys: 250 000–300 000 km
• Jotkut kestävät yli 500 000 km
• Vuotuinen tarkastus 200 000 km jälkeen

Nykyaikaiset ketjut:

• Kestävyys 150 000–200 000 km
• Vaatimus tarkastuksesta 100 000 km jälkeen
• Ennaltaehkäisevä vaihtoväli suositellaan

Jakorakenteen epäonnistumisen seuraamukset

Jakohihnan katkeaminen

Epäonnistuminen tapahtuu yleensä ilman varoitusta. Kuulee kopinan moottorikerroksen tilasta ja moottorin äkillistä pysähtymistä.

Interferenssi-moottorit:

• Korjauskustannukset 2 000–8 000 RON
• Korjausaika 1–3 viikkoa
• Toiminnan palauttaminen koko moottorin vaihtoon

Ilman interferenssiä olevat moottorit:

• Kustannukset 800–2 000 RON
• Vain jakorakenteen vaihtaminen
• Korjaus 1–2 päivässä

Ketjun epäonnistuminen

Ketju venyy asteittain, mutta lopullinen epäonnistuminen voi olla katastrofaalinen.

Vauriot tyypillisesti:

• Haljennut tai pirstoutunut moottori
• Vakavasti vaurioitunut kiila-venttiili
• kampiakselin vääntynyt osa
• Kustannukset: 5 000–15 000 RON
• Usein moottorin vaihtaminen on tarpeen

Hihna vs. ketju: miten valita sopivin

Suositellaan hihnaa jos:

• Ajokilometrejä alle 15 000 km vuodessa
• Halutaan ennakoitavissa olevat huoltohinnat
• Halutaan hiljainen toiminta
• Teillä on pääsy erikoishoitoihin
• Autoa käytetään normaalisti

Suositellaan ketjua jos:

• Ajokilometrejä yli 20 000 km vuodessa
• Tärkeintä pitkän aikavälin kestävyys
• Alussa suurempi investointi ei haittaa
• Käytetään ajoneuvoa raskoissa olosuhteissa
• Haluat pidemmän välin huolloissa

Suositellut merkit ja valmistajat

Premium-jakohihnat

Continental ContiTech:

• OEM-standardi Audi, BMW, Mercedes – huipputechnologia HNBR
• Laajennettu takuu
• Hinta: 150–400 RON

Bosch:

• Erinomainen hinta-laatusuhde
• Toimii OEM-varaosana
• Laaja saatavuus
• Hinta: 100–300 RON

Gates:

• Maailman johtaja ajoviimeistelyyn
• Kattavat paketit kaikkine lisävarusteineen
• Hinta: 200–500 RON

Lisäosat

Rullat ja jännittimet:

• INA (Schaeffler): saksalainen teknologia, maksimaalinen kestävyys
• SKF: pohjoismainen standardi, luotettava
• FAG: huippuluokan suoritus urheiluautoihin

**Vesipumpput
