Dónde se encuentra el fusible de las luces del tablero y cómo reemplazarlo

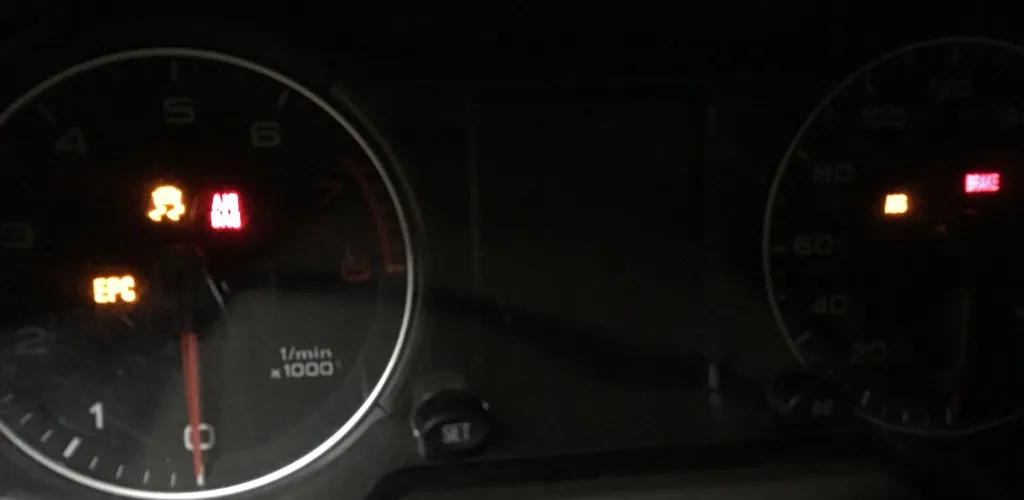

Todo conductor se ha enfrentado al menos una vez a la situación en la que el tablero de instrumentos del coche no se enciende. Este problema puede ser muy incómodo y puede hacer imposible usar el vehículo con seguridad, especialmente por la noche o en condiciones de poca visibilidad. Afortunadamente, en la mayoría de los casos la causa es simple: un fusible fundido, y puede resolverse rápidamente si sabes dónde buscar y cómo proceder.

Antes de acudir a un electricista automotriz o de ir al taller, puedes intentar diagnosticar y resolver el problema por ti mismo. Esta guía te explicará paso a paso cómo identificar la caja de fusibles, cómo encontrar el fusible responsable de las luces del tablero y cómo reemplazarlo correctamente.

Localización de la caja de fusibles

El primer paso para resolver el problema es localizar la caja de fusibles de tu vehículo. La mayoría de coches modernos tienen una o dos cajas principales de fusibles:

La caja principal de fusibles se encuentra normalmente en el habitáculo, a la izquierda del volante, a la altura de las rodillas del conductor. Está protegida por una tapa de plástico que se puede quitar tirando de ella o liberando unas pestañas.

La caja secundaria de fusibles (si existe) puede localizarse en el compartimento del motor, junto a la batería o cerca de la unidad de control electrónico (ECU). Algunos coches incluso tienen una tercera caja en el maletero.

Consultar el manual de usuario es esencial para identificar con precisión la ubicación de las cajas de fusibles específicas de tu modelo de coche.

Identificación del fusible correcto para el tablero

Después de encontrar la caja de fusibles, el siguiente paso es identificar cuál de los fusibles es responsable de alimentar las luces del tablero:

Leer también

¿Puede un fusible quemado agotar la batería del coche?

Una pregunta frecuente entre los conductores es si un fusible quemado puede ser responsable de la descarga de la batería...

1. Consulta el diagrama de fusibles: en la tapa de la caja de fusibles o en el manual encontrarás un diagrama que indica la función de cada fusible.
2. Busca denominaciones como: ‘luces del tablero’, ‘panel de instrumentos’ o ‘iluminación del tablero’.
3. Verifica el amperaje: los fusibles para las luces del tablero suelen tener un amperaje entre 5A y 15A.

Si el diagrama no es claro o falta, puedes identificar el fusible por descarte probando cada fusible sospechoso de forma individual.

Diagnóstico de un fusible defectuoso

Existen varios métodos para verificar si un fusible está fundido:

Comprobación visual

1. Retira el fusible del zócalo usando una pinza de punta afilada o una pinza especial para fusibles.
2. Inspecciona el filamento metálico dentro de la cápsula de plástico transparente.
3. Si el metal está interrumpido o ves signos de quemado, el fusible está defectuoso.

Prueba con multímetro

Para una verificación más precisa, puedes usar un multímetro configurado en la función de continuidad:

1. Toca los dos extremos metálicos del fusible con las sondas del multímetro.
2. Si el multímetro emite un pitido o muestra una resistencia muy baja (por debajo de 1 ohm), el fusible está bien.
3. Si no hay continuidad, el fusible debe ser reemplazado.

Prueba con el probador de fase

Este método funciona solo con el motor en marcha:

1. Toca la parte metálica del fusible con el probador de fase.
2. Si hay tensión, el probador se encenderá.
3. Prueba ambos extremos del fusible: si uno se enciende y el otro no, el fusible está fundido.

Reemplazo del fusible defectuoso

Selección del fusible correcto

Es crucial usar un fusible con el mismo amperaje que el original:

• Amperaje demasiado bajo: el fusible se quemará de nuevo rápidamente.
• Amperaje demasiado alto: no protegerá el circuito y puede causar daños graves al sistema eléctrico.

Los colores estándar de los fusibles son:

• 5A - beige/tan
• 7.5A - marrón
• 10A - rojo
• 15A - azul
• 20A - amarillo
• 25A - transparente/blanco
• 30A - verde

Proceso de reemplazo

1. Apaga el motor y retira la llave del contacto.
2. Retira el fusible defectuoso usando la pinza o las tenazas.
3. Inserta el fusible nuevo asegurándote de que encaje completamente en el zócalo.
4. Cierra la caja de fusibles y vuelve a colocar la tapa.
5. Prueba su funcionamiento arrancando el motor y verificando las luces del tablero.

Causas comunes de que se quemen los fusibles del tablero

Si el fusible se quema de nuevo tras el reemplazo, podría indicar un problema más grave:

• Cortocircuito en el circuito de iluminación: cables dañados o bombillas defectuosas
• Humedad en el sistema eléctrico: puede provocar corrosión y cortocircuitos
• Sobrecarga eléctrica: demasiados accesorios conectados al sistema eléctrico
• Problemas con el regulador de tensión: tensión demasiado alta en el sistema

Consejos para mantenimiento preventivo

• Mantén siempre fusibles de repuesto en el coche: un juego completo cuesta menos de 20 lei
• Verifica periódicamente el estado de los fusibles: reemplázalos preventivamente si muestran signos de desgaste
• Protege la caja de fusibles: asegúrate de que la tapa esté siempre bien fijada
• Evita la humedad: no dejes que el agua penetre en la caja de fusibles

Cuándo llamar a un especialista

Aunque reemplazar un fusible es una operación sencilla, existen situaciones en las que es recomendable consultar a un electricista automotriz:

• El fusible se quema de forma repetida
• No encuentras la causa del problema tras revisar el diagrama
• Existen múltiples fusibles fundidos al mismo tiempo
• Percibes olor a plástico quemado o humo desde la zona de la caja de fusibles
• El sistema eléctrico presenta otros fallos

Reemplazar un fusible de las luces del tablero es una operación básica que cualquier conductor debería saber realizar. Con las herramientas adecuadas y un poco de cuidado, puedes resolver el problema en unos minutos y continuar tu viaje con seguridad.
