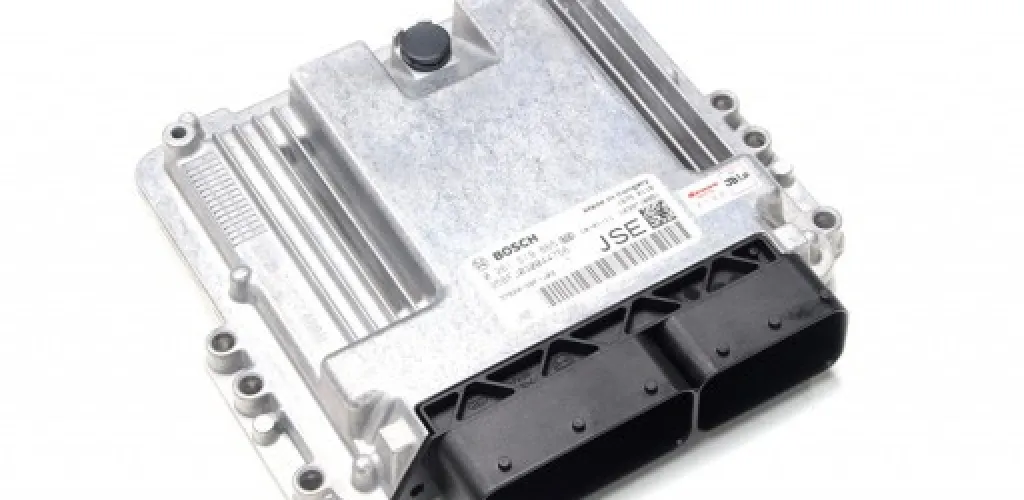

Ghid complet Bosch EDC - sisteme de control pentru motoare diesel

Sistemul Electronic Diesel Control (EDC) de la Bosch reprezintă una dintre cele mai importante inovații în domeniul controlului motoarelor diesel. Introdus pentru prima dată în 1986 pe vehiculele de pasageri, acest sistem electronic de management a revoluționat modul în care funcționează motoarele diesel moderne. Din 1989, tehnologia EDC s-a extins și la vehiculele comerciale, devenind în prezent unul dintre cele mai răspândite tipuri de ECU din industria auto.

Bosch EDC controlează un număr impresionant de funcții printr-o singură unitate la care se conectează atât sistemul de injecție, cât și o multitudine de senzori și actuatori. Această integrare permite sistemului să asigure timpi perfecți de injecție prin analiza în timp real a datelor primite de la senzori.

Cum funcționează sistemul Bosch EDC

ECU-ul Bosch EDC primește și procesează în timp real o gamă largă de informații critice pentru funcționarea optimă a motorului:

• Temperatura lichidului de răcire - pentru ajustarea parametrilor în funcție de temperatura motorului
• Viteza motorului - pentru calculul precis al timpilor de injecție
• Presiunea aerului și combustibilului - pentru optimizarea amestecului
• Poziția senzorului pedalei de accelerație - pentru interpretarea intenției șoferului
• Poziția senzorului de MAF - pentru măsurarea fluxului de masă al aerului

Pe baza acestor date, sistemul EDC calculează cel mai eficient timp de injecție și cantitatea exactă de combustibil necesară pentru fiecare ciclu de funcționare.

Componente și arhitectura sistemului

Bosch EDC funcționează cu o arhitectură complexă care include:

Senzori electronici care înregistrează condițiile de operare și schimbările din sistem, convertind o gamă largă de informații în semnale electrice.

Actuatori și solenoizi care transformă semnalele electrice ale unității de comandă în mișcări mecanice precise pentru controlul injecției.

Unitatea de control centrală care analizează toate informațiile și coordonează funcționarea întregului sistem.

Remaparea ECU-urilor Bosch EDC

Producătorii de automobile trebuie să ia în considerare numeroși factori atunci când calibrează un motor, adaptându-l pentru diverse regiuni și condiții de utilizare. Aceasta înseamnă că în loc să optimizeze vehiculul pentru performanță maximă sau consum minim, ei fac compromisuri pentru a asigura funcționarea în condiții variate:

• Compatibilitatea cu combustibili de calitate inferioară
• Funcționarea la temperaturi și altitudini extreme
• Respectarea diferitelor standarde de emisii
• Compensarea pentru intervalele de service mai lungi decât cele recomandate

Remaparea unității centrale de control se realizează prin:

1. Citirea cipului din ECU și a hărții de funcționare originale
2. Adaptarea parametrilor din interiorul hărții software
3. Ajustarea presiunii de injectare, presiunii din turbină, avansului de aprindere și controlului pedalei de accelerație

Fiecare motor are harta lui unică, iar prin ajustarea acesteia putem modifica caracteristicile motorului, crescând performanțele și adesea reducând consumul de combustibil.

Avantajele remapării pentru ECU-urile Bosch EDC

• Putere crescută - creșterea puterii maxime cu 15-30%
• Cuplu mai mare - îmbunătățirea cuplului, especially la turatii joase
• Răspuns mai bun al pedalei de accelerație
• Livrare mai lină a puterii pe toată gama de turații
• Consum redus de combustibil cu până la 20%
• Condus mai sigur prin răspuns mai predictibil al motorului

Evoluția sistemelor Bosch EDC

EDC 15 - Generația de mijloc

Bosch HDI EDC 15 este compus dintr-o unitate de control sophisticată care analizează informațiile de la diferiți senzori și activează injectoarele la momentul optim. Sistemul controlează simultan:

• Regulatorul de presiune al combustibilului
• Sistemul EGR (recircularea gazelor de evacuare)
• Presiunea din turbosuflantă

EDC 16 - Inovația modulară

EDC 16 reprezintă un sistem de control inovativ care a debutat pe motoarele V10 TDI și R5 TDI. Principalele caracteristici includ:

• Arhitectură flexibilă - poate funcționa ca unitate simplă sau dublă
• Adaptabilitate în funcție de numărul de cilindri ai motorului
• Performanțe îmbunătățite față de generația precedentă

EDC 17 - Controlul emisiilor de ultimă generație

ECU EDC 17 reprezintă vârful tehnologiei Bosch în controlul motoarelor diesel. Caracteristicile sale avansate includ:

Control individual pe cilindru - sistemul poate controla separat parametrii de injecție pentru fiecare cilindru, îmbunătățind semnificativ acuratețea sistemului de injecție.

Management avansat al emisiilor - controlează fiecare parametru pentru minimizarea emisiilor nocive și poate gestiona separat filtrul de particule.

Versatilitate - poate fi utilizat pe o gamă foarte largă de autovehicule, de la autoturisme la vehicule comerciale.

Reducerea noxelor - prin controlul precis, rezultă o reducere semnificativă a nivelului de emisii poluante.

Impactul asupra consumului și performanțelor

Scade consumul mașinii odată cu modificarea softului auto.

Atunci când se realizează o remapare, în special când clientul dorește un consum redus de combustibil, specialiștii se concentrează pe:

• Cuplu mai mare la turații joase pentru o conducere mai eficientă
• Mărirea benzii de putere pentru o utilizare optimă a motorului

Un cuplu crescut la turații joase permite:

• Apăsarea mai cumpătată a pedalei de accelerație
• Răspuns mai rapid la accelerații în timpul mersului cu viteză constantă
• Reducerea necesității de retrogradare frecventă

Beneficiile practice

Dacă stilul de condus se adaptează pentru a folosi eficient cuplul crescut în loc de retrogradările constante, se poate observa o îmbunătățire considerabilă a consumului de combustibil. Consumul mașinilor diesel poate scădea cu până la 20% prin optimizarea corespunzătoare a parametrilor ECU.

Această eficiență crescută se datorează unei mai bune gestionări a energiei din combustibil și unei sincronizări optime între toate componentele sistemului de injecție.
