- OBD2 este sistemul de autodiagnosticare al vehiculului, accesibil prin portul de 16 pini
- Conectorul OBD2 (SAE J1962) are variante A și B, ambele cu 16 pini
- Pinul 6 (CAN-H) și pinul 14 (CAN-L) sunt esențiali pentru CAN în OBD2
- Implementarea OBD2: SUA 1996, UE benzine 2001, diesel 2003; CAN obligatoriu din 2008
Sistemul OBD2 (On-Board Diagnostics 2) reprezintă una dintre cele mai importante inovații din industria auto modernă, fiind sistemul de autodiagnosticare incorporat al vehiculului tău. Dacă ți-ai văzut vreodată aprins un martor luminos în bord, știi deja de ce ai nevoie de OBD2 - pentru a identifica exact ce problemă are mașina ta.

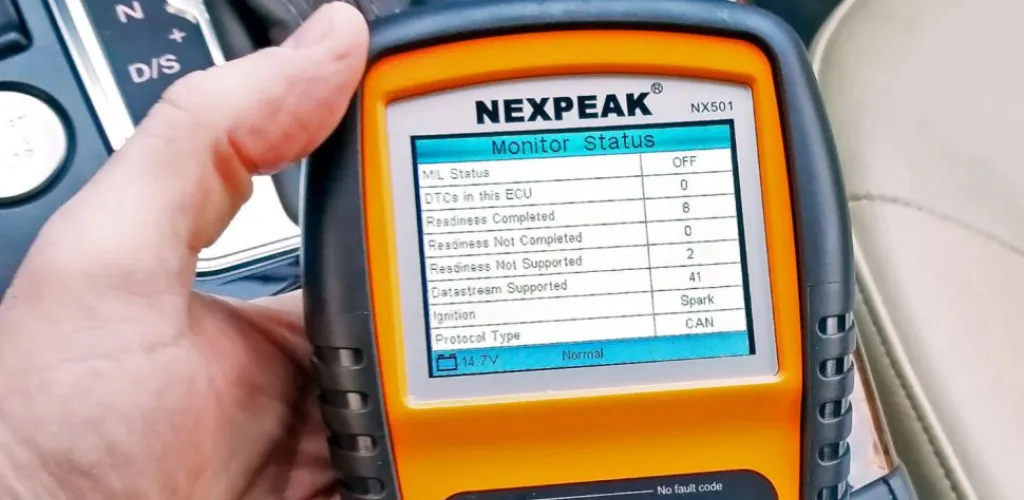

Când mergi la un mecanic pentru o diagnoză, primul lucru pe care îl face este să conecteze un scaner OBD2 la conectorul cu 16 pini situat de obicei sub volan. Această procedură îi permite să acceseze instant informațiile din calculatoarele mașinii și să identifice problemele exacte.
Conectorul OBD2: poarta de acces la datele vehiculului
Conectorul OBD2 este standardizat conform SAE J1962 și există în două variante principale (A și B), ambele având 16 pini. Deși poziția standard este sub volanul șoferului, unii producători îl ascund în spatele panourilor sau în alte locații accesibile.
Configurația pinilor cea mai importantă:
- Pinul 16: furnizează alimentarea prin bateria vehiculului
- Pinul 6 (CAN-H) și Pinul 14 (CAN-L): cei mai relevanți pini pentru comunicația CAN
Protocolul CAN (Controller Area Network conform ISO 15765-4) este standardul utilizat în majoritatea mașinilor moderne, inclusiv vehiculele electrice, fiind obligatoriu din 2008 pentru toate vehiculele comercializate în SUA.
Cum știi dacă mașina ta are OBD2
Practicamente toate vehiculele produse după anii 2000 sunt echipate cu sistem OBD2 funcțional. Cu toate acestea, la mașinile mai vechi (sfârșitul anilor ’90), chiar dacă există fizic un conector cu 16 pini, este posibil să nu suporte complet standardul OBD2.
Cronologia implementării OBD2:
- 1996: Obligatoriu în SUA pentru mașini și camioane ușoare
- 2001: Implementat în UE pentru vehiculele pe benzină
- 2003: Extins în UE pentru vehiculele diesel (EOBD)
- 2008: CAN devine protocol obligatoriu pentru OBD2 în SUA
- 2010: Obligatoriu pentru vehiculele grele din SUA
Relația dintre OBD2 și magistrala CAN
Pentru a înțelege mai bine, gândește-te la OBD2 ca la un limbaj de comunicație de nivel superior, iar magistrala CAN ca la metoda fizică de transmitere a informațiilor - similar diferenței dintre mesajul pe care îl transmiți și telefonul pe care îl folosești.
CAN (ISO 15765) a devenit protocolul standard pentru OBD2 din 2008, reprezentând un set de restricții aplicate standardului CAN original definit prin ISO 11898. Alte protocoale de nivel superior care utilizează CAN includ J1939 (pentru vehicule comerciale) și CANopen (pentru aplicații industriale).
Istoria și evoluția OBD2
Sistemul OBD2 și-a avut originea în California, unde Consiliul pentru Resurse Aeriene a solicitat implementarea acestui sistem pentru toate mașinile fabricate după 1991, cu scopul principal de a controla emisiile poluante.
Standardul a fost dezvoltat de Society of Automotive Engineers (SAE), care a standardizat atât codurile de diagnostic (DTC - Diagnostic Trouble Codes), cât și conectorul OBD între producători prin standardul SAE J1962.
ID-urile parametrilor OBD2 (PID) și importanța lor
Dincolo de simplele coduri de eroare, OBD2 oferă accesul la o gamă largă de parametri standard (PID - Parameter IDs) care pot fi înregistrați și monitorizați în timp real:
Parametri frecvent monitorizați:
- Viteza vehiculului
- Turația motorului (RPM)
- Poziția pedalei de accelerație
- Temperatura lichidului de răcire
- Presiunea în collectorul de admisie
- Tensiunea bateriei
- Consumul instantaneu de combustibil
- Statutul sistemelor de emisii
Aceste informații sunt extrem de valoroase nu doar pentru mecanici, ci și pentru proprietarii care doresc să înțeleagă mai bine performanța și starea tehnică a vehiculului lor.
De ce sunt importante datele OBD2 pentru tine
Mecanicii se bazează pe codurile DTC pentru diagnoza rapidă și precisă a problemelor, în timp ce entitățile de reglementare folosesc OBD2 pentru controlul emisiilor la testele tehnice periodice.
Pentru proprietarii de mașini, accesul la datele OBD2 oferă:
- Detectarea timpurie a problemelor înainte ca acestea să devină costisitoare
- Monitorizarea performanțelor motorului și a consumului
- Înțelegerea stării tehnice a vehiculului
- Economisirea banilor prin evitarea reparațiilor majore
Cum funcționează înregistrarea datelor OBD2
Procesul de comunicație OBD2 se bazează pe un sistem simplu de întrebare-răspuns:
- Conectarea: Un logger sau scaner OBD2 se conectează la portul de 16 pini
- Solicitarea: Dispozitivul trimite “cadre de solicitare” prin magistrala CAN
- Răspunsul: ECU-urile (calculatoarele) relevante trimit “cadre de răspuns”
- Interpretarea: Datele sunt procesate și afișate într-un format lizibil
Este important de știut că nu toate mașinile suportă aceiași parametri OBD2. Disponibilitatea PID-urilor variază în funcție de producător, model și anul fabricației.
Soluții moderne pentru înregistrarea datelor OBD2
Tecnologia modernă a făcut accesibilă înregistrarea profesională a datelor OBD2 prin dispozitive precum CANedge, care permit:
- Înregistrarea automată pe carduri SD de 8-32 GB
- Specificarea parametrilor de interes pentru monitorizare
- Conectarea simplă prin adaptoare OBD2 standard
- Procesarea datelor prin software gratuit și API-uri dedicate
Aceste soluții transformă orice proprietar de mașină într-un specialist în monitorizarea vehiculului său, oferind acces la informații care anterior erau disponibile doar în service-urile specializate.
Concluzie
Sistemul OBD2 a revoluționat diagnoza auto, transformând-o dintr-un proces complex și costisitor într-una accesibilă și precisă. Înțelegerea modului în care funcționează acest sistem te poate ajuta să îți întreții mai bine mașina, să economisești bani și să iei decizii informate despre reparații și întreținere.
Indiferent dacă ești un pasionat auto sau doar vrei să înțelegi mai bine mașina ta, OBD2 îți oferă o fereastră directă către “gândirea” vehiculului tău.
