- Măsoară diferența de potențial, conectat în paralel, cu rezistență internă mare.
- Voltmetrele digitale oferă precizie mare și citire numerică directă.
- Voltmetrele analogice folosesc galvanometru și necesită interpretare a scalei.
- În auto, măsoară bateria și ajută la diagnosticarea sistemului electric.
Voltmetrul reprezintă un instrument fundamental în domeniul electric și electronic, fiind esențial pentru orice persoană care lucrează cu circuite electrice sau își dorește să înțeleagă problemele electrice ale mașinii. Acest dispozitiv măsoară diferența de potențial electric între două puncte dintr-un circuit, iar înțelegerea modului său de funcționare poate fi extrem de utilă în diagnosticarea problemelor auto.
Fie că vrei să testezi bateria mașinii sau să înțelegi sistemul electric al vehiculului tău, voltmetrul este instrumentul de care ai nevoie. În acest ghid complet, vei învăța totul despre utilizarea corectă a acestui instrument.
Ce este un voltmetru și cum funcționează
Un voltmetru este un instrument electronic utilizat pentru măsurarea diferenței de potențial sau tensiunii dintre două puncte dintr-un circuit electric sau electronic. Unitatea de măsură pentru tensiune este voltul (V), iar precisie măsurării depinde de calitatea instrumentului.
Voltmetrele clasice sunt compuse din dispozitive de măsură propriu-zise, alături de care pentru extinderea domeniului de măsură sau divizarea în game de măsură sunt incluse în construcție rezistențe adiționale și divizoare de tensiune.
Principiul fundamental de funcționare se bazează pe legea lui Ohm și necesitatea ca instrumentul să fie conectat în paralel cu componentele testate. Această conectare paralelă este crucială deoarece voltmetrul este proiectat să aibă o rezistență internă ridicată.
Tipuri de voltmetre: Analogice vs. Digitale
Voltmetre analogice
Voltmetrele analogice, deși nu se mai fabrică în prezent ca instrumente individuale, se mai găsesc în număr destul de mare atât în tehnica de laborator, cât și în instrumentația industrială mai veche. Aceste instrumente:
- Utilizează un galvanometru sensibil în serie cu o rezistență ridicată
- Afișează citirile prin intermediul unui ac indicator
- Necesită interpretare manuală a scalei
- Sunt utile pentru observarea variațiilor treptate ale tensiunii

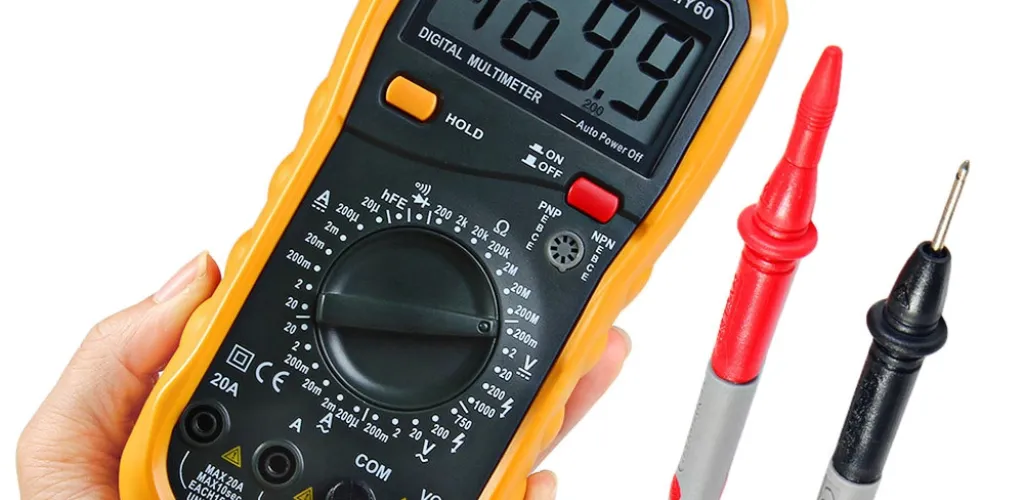

Voltmetre digitale
Voltmetrele digitale au luat aproape în totalitate locul celor analogice datorită avantajelor superioare:
- Precizie mai mare: Oferă citiri exacte fără erori de interpretare
- Ușurință în citire: Afișează valoarea direct în formă numerică
- Versatilitate: Majoritatea sunt integrate în multimetre
- Domenii de măsură extinse: De la tensiuni foarte mici până la câteva mii de volți
Evoluția acestor instrumente s-a bazat pe creșterea performanțelor în electronică, cu consecințe în creșterea preciziilor, domeniilor de frecvențe și vitezei de lucru.
Caracteristici tehnice importante
Rezistența internă
Rezistența internă a voltmetrului trebuie să fie ridicată, deoarece în caz contrar atrage un curent semnificativ și întrerupe funcționarea circuitului atunci când se efectuează un test. Teoretic, pentru un voltmetru ideal, rezistența ar trebui să fie infinită, astfel încât curentul atras să fie zero și să nu existe nicio pierdere de putere în instrument.
Domenii de măsură
Voltmetrele practice de laborator au valori maxime cuprinse între 1000 și 3000 V. La rândul lor, în majoritatea voltmetrelor comerciale, acestea au scări diferite care cresc în puteri de 10, oferind flexibilitate în măsurarea diferitelor tipuri de tensiuni.
Principii de conectare și utilizare
Conectarea în paralel
Principiul general al unui voltmetru este că trebuie conectat în paralel cu obiectul în care dorești să măsori tensiunea. Conexiunea paralelă este utilizată deoarece:
- Voltmetrul este construit pentru a avea o valoare ridicată a rezistenței
- Dacă rezistența ridicată este conectată în serie, fluxul curent va fi aproape 0
- În circuitul paralel, tensiunea este aceeași între voltmetru și sarcină
Identificarea sondelor
Un voltmetru standard are un set de sonde:
- Sonda roșie: Conectată la terminalul pozitiv
- Sonda neagră: Conectată la terminalul negativ sau masa
Aceste sonde le vei atașa la componenta sau porțiunea de circuit pe care urmează să o testezi, iar pe ecran vor apărea rezultatele înregistrate.
Ghid practic pentru utilizare
Setarea instrumentului
Pe instrument vei găsi un rotor pe care va trebui să îl setezi în funcție de:
- Tipul de măsură: Rezistență, curent sau tensiune
- Gama de testare: Alege intervalul potrivit pentru valoarea așteptată
- Tipul curentului: AC (curent alternativ) sau DC (curent continuu)
Unele voltmetre moderne au o caracteristică prin care detectează automat intervalul pe care ar trebui să îl setezi, simplificând procesul de măsurare.
Procedura de măsurare
- Pornește instrumentul și setează maneta de comandă în poziția corespunzătoare
- Alege intervalul maxim între limitele așteptate
- Conectează sondele corect (roșu la pozitiv, negru la negativ)
- Citește valoarea de pe ecran
- Oprește dispozitivul după utilizare
Aplicații în domeniul auto
Testarea bateriei auto
Utilizarea voltmetrului poate fi esențială pentru a determina dacă o baterie este încărcată sau descărcată. Când o mașină nu pornește, poți măsura tensiunea bateriei pentru a identifica problema.
Procedura de testare a bateriei
- Deconectează bateria de la sistemul electric (suficient să deconectezi doar contactul cu polaritate negativă)
- Pornește voltmetrul și setează modul de măsurare între 0 și 20V
- Conectează sondele:
- Cablul roșu la terminalul pozitiv
- Cablul negru la terminalul negativ
- Citește rezultatul de pe ecranul voltmetrului
Interpretarea rezultatelor
O baterie auto sănătoasă ar trebui să afișeze:
- 12,6V sau mai mult: Baterie complet încărcată
- 12,4V: Baterie încărcată aproximativ 75%
- 12,2V: Baterie încărcată aproximativ 50%
- Sub 12V: Baterie descărcată care necesită încărcare
Dacă rezultatul obținut nu coincide cu nivelul declarat, este necesar să găsești motivul abaterilor și poate fi necesară înlocuirea bateriei.
Măsurarea rezistențelor
Problema cu rezistorii este că producătorii par să aștepte ca utilizatorii să memoreze codul de culoare care identifică intervalul de rezistență. Metoda cea mai ușoară este următoarea:
- Pune sondele pe capetele rezistorului
- Alege intervalul de rezistență care crezi că i se potrivește
- Citește valoarea afișată
- Ajustează intervalul dacă este necesar:
- Dacă afișează “1” sau “OL”, intervalul este prea mic
- Dacă afișează “0”, intervalul este prea mare
Sfaturi pentru utilizarea corectă
Măsuri de siguranță
- Nu măsura niciodată tensiuni mai mari decât capacitatea maximă a instrumentului
- Verifică întotdeauna setările înainte de conectare
- Nu conecta voltmetrul în serie cu circuitul
- Folosește echipament de protecție când lucrezi cu tensiuni mari
Menținerea preciziei
- Verifică periodic calibrarea instrumentului
- Păstrează sondele curate și în stare bună
- Evită expunerea la temperaturi extreme
- Înlocuiește bateriile instrumentului când este necesar
Importanța voltmetrului în diagnosticul auto
Voltmetrele permit măsurarea în siguranță a tensiunii sau a diferenței de potențial electric între două puncte ale unui circuit și, în același timp, nu schimbă tensiunea acestui circuit. Abilitatea de a măsura tensiunea este esențială în proiectarea și manipularea tehnologiei avansate, dar are și aplicații practice în întreținerea autovehiculelor.
În cazul în care ai cunoștințe sigure cu privire la verificarea capacității unei baterii cu un voltmetru, poți trage singur concluzii despre funcționarea corectă, ba chiar și despre durata de viață a bateriei.
Utilizarea corectă a voltmetrului poate preveni probleme costisitoare și poate extinde durata de viață a componentelor electrice ale mașinii tale.
