- Motor V6 pe benzină 4.0L din familia GR pentru SUV-uri și pick-upuri
- Lansat în 2002, înlocuiește MZ V6, actualizarea 2009 a introdus Dual VVT-i
- Bloc din aluminiu, V 60°, cilindri protejați de garnituri din fontă
- Arbore cotit din oțel cu 9 contragreutăți; pistoane din aluminiu, răcire prin jeturi de ulei

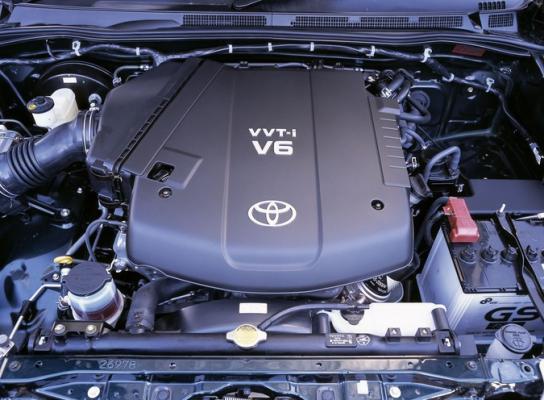

Motorul 1GR-FE reprezintă una dintre soluțiile V6 pe benzină de 4.0 litri dezvoltate de Toyota special pentru gama de SUV-uri și pick-up-uri cu tracțiune spate sau integrală. Acest motor face parte din renumita familie GR și a fost conceput împreună cu motorul 2GR-FE de 3.5 litri pentru a înlocui generația anterioară de motoare MZ V6, aducând îmbunătățiri semnificative în ceea ce privește performanța și eficiența.
Lansat pentru prima dată în 2002 pentru Toyota 4Runner și Land Cruiser Prado, motorul 1GR-FE a cunoscut o evoluție constantă. După actualizarea majoră din 2009, care a introdus sistemul Dual VVT-i, motorul continuă să fie prezent în diverse vehicule Toyota și Lexus, inclusiv Toyota Tundra și Lexus GX 400, demonstrând longevitatea conceptului său tehnic.
Arhitectura și construcția motorului
Blocul motor și ansamblul inferior
Motorul 1GR-FE folosește un bloc de cilindri din aluminiu cu o configurație în V la 60 de grade, o geometrie care oferă un echilibru optim între dimensiuni compacte și funcionare lină. Cilindrii sunt protejați de garnituri din fontă, material care asigură rezistență termică și durabilitate pe termen lung.
În interiorul blocului se află un arbore cotit din oțel forjat, echipat cu nouă contragreutăți pentru reducerea vibrațiilor. Arborele este susținut de patru lagăre principale care asigură stabilitatea la funcționarea sub sarcină. Bieletele sunt de asemenea forjate, oferind rezistență superioară la solicitările mecanice intense specifice unui motor de această capacitate.
Pistoanele din aliaj de aluminiu sunt echipate cu un sistem ingenios de răcire. Jeturi de ulei montate în blocul motor pulverizează constant ulei spre partea inferioară a pistoanelor, reducând temperatura de funcționare și prelungindu-le durata de viață. Pentru a diminua frecarea internă, pragurile pistonului beneficiază de o acoperire specială cu rășină.
Chiulasele și sistemul de distribuție
Chiulasele din aluminiu adăpostesc un sistem de distribuție comandat prin lanț, cu o configurație primară și secundară. Arborii cu came sunt poziționați deasupra capului de cilindri și sunt acționați de lanțul de distribuție primar, în timp ce lanțul secundar asigură sincronizarea dintre arborele cu came de admisie și cel de evacuare.
În versiunea inițială a motorului 1GR-FE (până în 2009), sistemul de sincronizare variabilă a distributiei VVT-i era prezent doar pe admisie. Fiecare cilindru dispune de patru supape, activate prin tacheți de tip “shimless” care elimină necesitatea reglajelor periodice ale jocurilor. Capetele de cilindri sunt protejate de capace din aluminiu care contribuie la reducerea greutății ansamblului.
Sistemul de admisie și combustibil
Colectorul de admisie din plastic este montat pe partea superioară a motorului și integrează sistemul ACIS (Acoustic Control Induction System) de la Toyota. Acest sistem inteligent variază lungimea efectivă a canalelor de admisie în funcție de turatia motorului, optimizând umplerea cilindrilor și implicit performanțele la toate regimurile de funcționare.
Motorul utilizează sistemul electronic de control al accelerației ETCS-i (Electronic Throttle Control System - intelligent), care elimină legătura mecanică între pedala de accelerație și clapeta de accelerație. Injectarea combustibilului este secvențială, fiecare cilindru primind combustibil prin duze cu douăsprezece orificii care asigură o pulverizare optimă.
Sistemul de aprindere și evacuare
Aprinderea folosește sistemul DIS (Direct Ignition System) specific Toyota, în care fiecare cilindru are propria bobină de aprindere integrată direct în capacul bujiei. Această configurație elimină cablurile de aprindere și reduce riscul de interferențe electromagnetice.
Colectoarele de evacuare din oțel inoxidabil sunt integrate cu convertoare catalitice cu trei căi de tip ceramic, care asigură reducerea emisiilor poluante chiar de la pornirea motorului.
Evoluția către Dual VVT-i
Îmbunătățiri mecanice majore
În 2009, Toyota a lansat o versiune semnificativ îmbunătățită a motorului 1GR-FE, echipată cu sistemul Dual VVT-i. Această evoluție a adus sincronizarea variabilă atât pe admisie, cât și pe evacuare, permițând un control mult mai precis al umplerii și golirii cilindrilor.
Modificările nu s-au limitat la sistemul de distribuție. Partea inferioară a motorului a primit un arbore cotit nou, cu cinci contragreutăți în loc de nouă, o modificare care a redus masa în mișcare alternativă și a îmbunătățit echilibrajul dinamic. Pistoanele au fost reproiectate cu o formă optimizată a camerei de ardere, ceea ce a permis creșterea raportului de compresie de la 10,0:1 la 10,4:1.
Reproiectarea chiulaselor
Chiulasele au suferit modificări substanțiale în versiunea Dual VVT-i. Carcasa arborelui cu came este acum separată, facilitând operațiunile de service. În loc de tacheți, motorul folosește balansiere oscilante echipate cu rulmenți cu ac, care reduc fricțiunea și uzura.
O îmbunătățire notabilă este introducerea dispozitivelor hidraulice de reglare automată a jocurilor la supape, eliminând complet necesitatea reglajelor manuale pe întreaga durată de viață a motorului.
Optimizări ale sistemului de alimentare
Presiunea în sistemul de injectie a fost crescută de la 284 kPa la 324 kPa, îmbunătățind pulverizarea combustibilului. Injectoarele au fost repoziționare mai aproape de supapele de admisie pentru o distribuție optimă a amestecului.
Sistemul ACIS a fost eliminat în favoarea unui colector de admisie mai simplu, din plastic, couplat cu un corp de accelerație controlat electronic ETCS-i. Această simplificare a redus greutatea și complexitatea sistemului fără a compromite performanțele.
Bujiile de nichel clasice au fost înlocuite cu bujii cu vârf de iridiu Denso SK20HR11, care oferă o durată de viață mult mai lungă și o aprindere mai consistentă. Colectoarele de evacuare au fost de asemenea redimensionate pentru a optimiza fluxul gazelor arse.
Specificații de întreținere
Pentru menținerea performanțelor optime, Toyota recomandă:
- Tip ulei motor: 5W-30
- Capacitate ulei: 5.2 litri
Vehicule echipate cu motorul 1GR-FE
Aplicabilitate: Toyota 4Runner/Hilux Surf, Toyota FJ Cruiser, Toyota Hilux, Toyota Land Cruiser 200, Toyota Land Cruiser Prado 120/150, Toyota Tacoma, Toyota Tundra, Toyota Fortuner, Lexus GX 400.
Probleme cunoscute și aspecte de fiabilitate
Construcția blocului motor
Fiabilitatea motorului 1GR-FE prezintă unele aspecte care necesită atenție, în special pentru utilizarea intensivă în condiții de lucru sau pentru vehiculele de familie cu kilometraj ridicat. O caracteristică constructivă controversată este utilizarea garnirilor de cilindru subtiri speciale în blocul de aluminiu.
Aceste garnituri cu pereți subțiri fac imposibilă operația de rebronzare (alezare) a blocului motor atunci când suprafața peretelui cilindrului suferă uzură sau deteriorări. În practică, aceasta înseamnă că un bloc cu cilindrii uzați nu poate fi recondiționat prin metode tradiționale, necesitând înlocuirea completă - o operație costisitoare.
Problemele garniturii de chiulasă
O problemă frecventă la motoarele cu kilometraj ridicat (aproximativ 200.000 km) este defectarea garniturii de chiulasă. Simptomele includ:
- Pierderea lichidului de răcire fără scurgeri vizibile
- Supraîncălzirea motorului
- Fum alb la evacuare
- Prezența uleiului în lichidul de răcire sau invers
- Pierderea puterii și funcționare neuniformă
Înlocuirea garniturii de chiulasă este o operațiune complexă și costisitoare, necesitând demontarea majorității componentelor superioare ale motorului.
Pompa de apă - punct slab
Pompa de apă reprezintă unul dintre cele mai problematice componente ale motorului 1GR-FE. Durata de viață medie este de aproximativ 70.000 km, mult sub așteptările pentru un vehicul din această categorie. Defectarea pompei de apă poate avea consecințe grave:
- Supraîncălzirea rapidă a motorului
- Posibile daune la garnitura de chiulasă
- Risc de deformare a chiulaselor
- În cazuri extreme, griparea motorului
Din acest motiv, întreținerea preventivă a sistemului de răcire este crucială. Se recomandă:
- Verificarea regulată a nivelului lichidului de răcire
- Inspecția vizuală pentru scurgeri la pompa de apă
- Ascultarea zgomotelor suspecte (șuierături, scârțâituri) de la zona pompei
- Înlocuirea proactivă a pompei la aproximativ 60.000-70.000 km
- Utilizarea exclusivă a lichidului de răcire recomandat de producător
Probleme cu bobinele de aprindere
Motoarele 1GR-FE cu sistem VVT-i simplu (versiunea pre-2009) au avut probleme recurente cu bobinele de aprindere. Defectarea bobinelor se manifestă prin:
- Raté de aprindere (misfires)
- Funcționare neuniformă a motorului
- Pierderea puterii
- Consum crescut de combustibil
- Aprinderea lampii Check Engine cu coduri de eroare specifice
Versiunea Dual VVT-i din 2009 a îmbunătățit semnificativ acest aspect, oferind o funcționare mai lină și mai silențioasă, cu fiabilitate crescută a sistemului de aprindere.
Cerințe de întreținere și durată de viață
Motorul 1GR-FE este un motor modern care necesită respectarea strictă a programului de întreținere. Factori esențiali pentru longevitate:
- Ulei de calitate: Utilizarea exclusivă a uleiului recomandat 5W-30 de calitate superioară
- Intervale de schimb: Respectarea intervalelor de schimb a uleiului (maxim 10.000 km sau anual)
- Combustibil premium: Folosirea benzinei cu cifra octanică recomandată
- Filtre de calitate: Înlocuirea filtrelor de ulei, aer și combustibil cu piese OEM sau echivalente
- Sistem de răcire: Menținerea sistemului de răcire în stare optimă
Cu o întreținere corespunzătoare, motorul 1GR-FE poate depăși 300.000 km. Totuși, dincolo de acest kilometraj, majoritatea motoarelor necesită reparații majore sau înlocuirea blocului de cilindri din cauza uzurii garnirilor și impossibilității rebronzării.
Recomandări pentru cumpărători
Înainte de achiziționarea unui vehicul echipat cu motorul 1GR-FE, verificați:
- Istoricul complet de service
- Dovada înlocuirii pompei de apă
- Absența semnelor de supraîncălzire anterioară
- Funcționarea uniformă la rece și la cald
- Absența scurgerilor de lichide
- Starea bobinelor de aprindere (pentru versiunea pre-2009)
- Culoarea lichidului de răcire și a uleiului motor
Pentru vehiculele cu peste 150.000 km, bugetați costurile potențiale pentru înlocuirea pompei de apă și a garniturii de chiulasă.
