Wie erkennt man einen defekten MAP-Sensor: Symptome, Diagnose und Reparatur

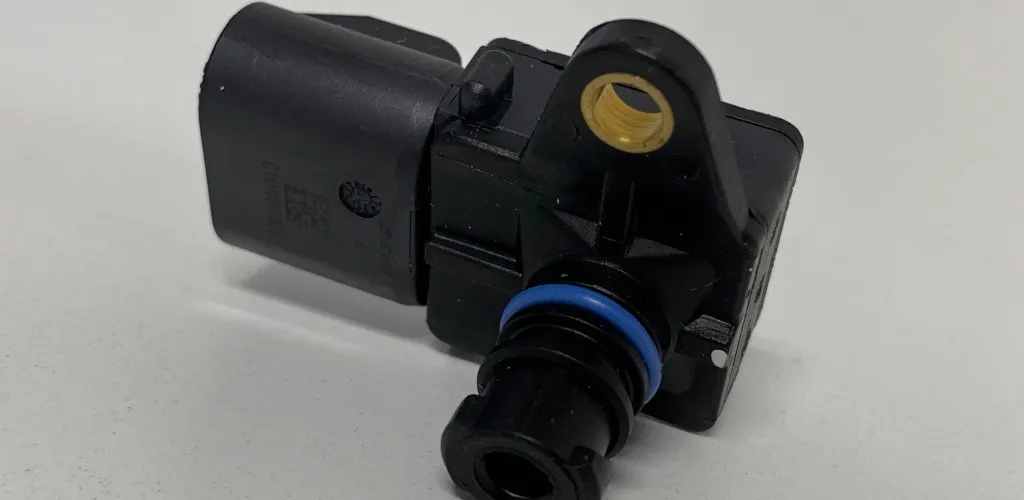

Der MAP-Sensor (Manifold Absolute Pressure) ist eine der kritischsten Komponenten im elektronischen Motormanagement moderner Fahrzeuge. Er ist in allen Fahrzeugen mit elektronischer Einspritzung vorhanden und überwacht den Druck im Ansaugkrümmer und übermittelt wichtige Informationen an das Motorsteuergerät (ECU), um das Luft-Kraftstoff-Verhältnis zu optimieren.

Ein Defekt am MAP-Sensor kann eine Vielzahl von Problemen verursachen – von erhöhtem Kraftstoffverbrauch und Leistungsverlust bis zu Startschwierigkeiten und erhöhten Emissionen. Eine frühzeitige Erkennung der Symptome und eine korrekte Diagnose helfen, teure Reparaturen zu vermeiden und die optimale Fahrzeugleistung zu erhalten.

Was ist der MAP-Sensor und wie funktioniert er

Funktionsprinzip

Der Druck auf Meereshöhe liegt bei ca. 14,7 PSI (1 bar). Wenn der Motor nicht läuft, entspricht der Druck im Ansaugtrakt dem Umgebungsdruck, und der Sensor liefert diesen Referenzwert.

Im Betrieb des Motors erzeugen die Kolbenbewegungen ein Vakuum im Ansaugtrakt. Bei einem normal funktionierenden Motor liegt das Vakuum typischerweise zwischen ca. 18–20 Zoll QuecksilBERSäule (inHg), und der MAP-Sensor zeigt etwa 5 PSI an. Diese Druckänderungen ermöglichen es dem ECU, die Last des Motors präzise zu berechnen und die Einspritzung des Kraftstoffs entsprechend anzupassen.

Integration mit dem Motorsystem

Der MAP-Sensor arbeitet eng mit weiteren wichtigen Komponenten zusammen:

• IAT-Sensor (Intake Air Temperature) zur Umrechnung des Drucks in Informationen über die Luftmasse
• OBD-II-System zur Funktionstests der Abgasrückführung (EGR) und anderer Prüfungen
• ECU zur Berechnung des realen Luft-Kraftstoff-Gemischs in Echtzeit
• Sauerstoffsensor zur Validierung der Verbrennung und Feinjustierung

Hauptsymptome eines defekten MAP-Sensors

Frühwarnungen sind entscheidend, um ernsthaftere Probleme und teure Reparaturen zu verhindern.

Erhöhter Kraftstoffverbrauch

Ein MAP-Sensor, der einen höheren Druck meldet als der tatsächliche, signalisiert dem ECU eine hohe Last, wodurch mehr Kraftstoff eingespritzt wird. Folgen:

Lesen Sie auch

Motor 2.0 SkyActiv-G (Mazda PE-VPS)

Motor 2.0 SkyActiv-G (Mazda PE-VPS) Das Modell 2.0 SkyActiv-G ist ein 2,0-Liter-Vierzylinder-Benzinmotor, der erstmals 2...

• Erhöhter Verbrauch um ca. 10–30%
• Höhere HC- und CO-Werte
• Kohlenstoffablagerungen im Brennraum
• Frühere Zündung von Zündkerzenverschleiß

Leistungsverlust des Motors

Wenn der Sensor fälschlicherweise einen niedrigen Druck meldet, interpretiert das ECU eine geringe Last und reduziert die Kraftstoffeinspritzung. Folgen:

• Motor zieht beim Gasgeben nicht sauber
• Höhere Verbrennungstemperaturen
• Höhere NOx-Emissionen
• Schwierigkeiten beim Bergauffahren oder Überholmanöver

Probleme bei der Emissionsprüfung

Ein defekter MAP-Sensor beeinflusst direkt die Abgaszusammensetzung:

• Höhere HC-Werte
• Überschreitung von NOx
• Geringere CO2-Werte
• Höhere CO-Werte
• ITP-Emissionsprüfung fällt durch

Unruhiger Leerlauf und unregelmäßiger Motorlauf

Fehlerhafte Kraftstoffzufuhr verursacht:

• Schwankender Leerlauf
• Sporadische Zündung eines Zylinders
• Motor schaltet sich beim Einschalten der Klimaanlage ab
• Ungewöhnliche Vibrationen

Schwierigkeiten beim Start

Ein inkorrektes Luft-Kraftstoff-Gemisch führt zu:

Lesen Sie auch

Die fünf häufigsten Ursachen für eine Überhitzung des Motors?

Die Motorüberhitzung kann durch verschiedene Faktoren verursacht werden, einschließlich eines defekten Kühlers, eines Pr...

• Lange Startversuche
• Notwendigkeit eines Schalts auf Pedalbetätigung
• Kompletter Startabbruch in schweren Fällen
• Unregelmäßiger Betrieb kurz nach dem Start

Unerwartetes Abwürgen des Motors

Bei fortgeschrittenen Defekten:

• Motor stirbt während der Fahrt ab
• Beschleunigung wird unberechenbar
• Überholmanöver werden unsicher
• Risiko eines Stillstands während der Fahrt

Klopf- und Detonationsgeräusche

Ein falsches Gemisch kann zu:

• Frühzündung des Gemischs
• Detonationen (Klopfen) im Motor
• Beschleunigter Verschleiß innerer Bauteile
• Achtung: Starke Detonationen können den Motor zerstören!

Lokalisierung des MAP-Sensors

Die Position des Sensors variiert je nach Hersteller und Motordesign:

Gängige Positionen:

• Am Ansaugkrümmer – direkt montiert
• An der Drosselklappe – integriert oder daneben
• Entfernt verbaut – über Vakuumschlauch verbunden
• Im Motorraum – unter dem Scheinwerfergehäuse
• Am Intercooler – bei aufgeladenen Motoren

Korrekte Lokalisierung: Konsultieren Sie das technische Handbuch des Fahrzeugs für die genaue Position, da Verwechslungen mit anderen Sensoren (MAF, IAT) häufig auftreten.

MAP-Sensor-Reinigung: Vorgehen

Vor dem Austausch kann eine professionelle Reinigung die Funktion wiederherstellen.

Benötigte Werkzeuge

• Fahrzeughandbuch
• Schraubendreher-Satz
• Kontaktreiniger-Spray
• fusselfreie Tücher
• Steckschlüssel (falls erforderlich)
• Schutzhandschuhe

Reinigungsschritte

Fahrzeugvorbereitung

• Motor aus, Schlüssel abziehen
• Motor vollständig abkühlen lassen
• Batterie abklemmen
• Sensor gemäß Handbuch lokalisieren

Demontage des Sensors

• Position und Anschlüsse fotografieren
• Stecker vorsichtig lösen
• Befestigungsschrauben entfernen
• Vakuumschlauch ggf. lösen

Reinigung selbst

• Sprühreiniger auf ein sauberes Tuch
• Oberflächen sanft abreiben, keine Gewalt
• Sensorelement besonders beachten
• Kohle- und Ölrückstände entfernen

Prüfung und Wiedermontage

• Sichtprüfung auf Risse/Beschädigungen
• Trocknen lassen
• In umgekehrter Reihenfolge wieder montieren
• Alle Anschlüsse auf Dichtheit prüfen

Fortgeschrittene Diagnose und Prüfungen

Elektrische Prüfung

Stromversorgung prüfen:

• Referenzspannung: 5 V ±0,25 V
• Massekontakt: Widerstand unter 1 Ω
• Signaladern integral

Funktionsprüfung:

• Leerlauf-Signal: ca. 1–2 V
• Signaländerungen bei Beschleunigung
• Keine elektromagnetischen Störungen

Zugehörige Komponenten

Vakuumschlauch:

• Auf Risse, Knicke oder Verstopfungen prüfen
• Dichtheit mit Vakuumpumpe testen
• Bei Beschädigungen ersetzen

Ansaugsystem:

• Ansaugkrümmer auf Leckagen prüfen
• Luftfilter prüfen/ersetzen
• EGR- und PCV-Ventil testen

OBD-II Fehlercodes

MAP-Sensor-spezifische Codes:

• P0105: MAP-Sensor-Schaltungsfehler
• P0106: MAP-Sensor Leistungsprobleme
• P0107: MAP-Sensor-Signal zu niedrig
• P0108: MAP-Sensor-Signal zu hoch
• P0109: MAP-Sensor-Intermittent

Bedeutung der Codes: Diese Codes können Defekte des Sensors selbst oder Probleme der elektrischen Schaltung bzw. des Vakuumsystems anzeigen.

Kosten und Überlegungen zum Austausch

Kostenübersicht

Ersatzteile:

• Aftermarket-Sensor: ca. 16–30 EUR
• OEM-Sensor: ca. 40–80 EUR
• Premium-Sensor: ca. 60–120 EUR

Arbeitskosten:

• Freier Werkstatt: ca. 10–20 EUR
• Autorisierter Service: ca. 20–40 EUR
• Arbeitszeit: ca. 30–60 Minuten

Gesamt: ca. 40–190 EUR, je nach Optionen

Faktoren, die die Kosten beeinflussen

• Zugänglichkeit des Sensors – manche Bauteile sind schwer erreichbar
• Demontage-Komplexität – kann den Abbau anderer Komponenten erfordern
• Notwendige Kalibrierung – einige Fahrzeuge benötigen spezielle Verfahren
• Pieza des Sensors – OEM vs Aftermarket

Vermeidung von MAP-Sensor-Ausfällen

Präventiver Wartungsplan

Alle 15.000 km:

• Sichtprüfung des Sensors und der Anschlüsse
• Kontrolle der Vakuum-Schläuche
• Fehlercodes scannen

Alle 30.000 km:

• MAP-Sensor reinigen
• Luftfilter wechseln
• Ansaugsystem prüfen

Alle 60.000 km:

• Ansaugsystem reinigen
• EGR-Ventil prüfen
• Komplettsensor-Tests durchführen

Faktoren, die den Verschleiß beschleunigen

Betriebsbedingungen:

• Häufige Stadtfahrten
• Minderwertiger Kraftstoff
• Vernachlässigung des Luftfilters
• Aggressive Fahrweise mit abrupten Beschleunigungen

Verbundene Probleme:

• Leckagen im Ansaugsystem
• EGR-Ventil klemmt
• Übermäßige Kohlenstoffablagerungen
• Probleme mit der Kurbelgehäuseentlüftung

Frühwarnsignale

Frühwarnzeichen helfen, größere Ausfälle zu verhindern:

• Geringe Verbrauchsschwankungen – 5–10% mehr
• Leichte Leistungsabnahmen bei Beschleunigung
• Leicht unregelmäßiger Leerlauf
• Gelegentliche Meldungen im Borddisplay
• Veränderungen am Motorgeräusch bei unterschiedlichen Drehzahlen

Maßnahmen bei ersten Anzeichen

1. Sofortige Diagnose mit dem Diagnosegerät
2. Präventive Reinigung des Sensors
3. Ssystemprüfung des Ansaugsystems
4. Parametere Monitoring während der Fahrt
5. Professionelle Überprüfung vereinbaren

Auswirkungen auf Umwelt und Sicherheit

Umweltfolgen

Ein fehlerhafter MAP-Sensor trägt zu:

• Erhöhten Abgasemissionen um bis zu 50 %
• Übermäßigem Kraftstoffverbrauch und damit mehr CO2
• Überschreitungen der Emissionsnormen bei regelmäßigen Prüfungen
• Verschlechterter Luftqualität in städtischen Gebieten

Sicherheitsaspekte

Verkehrsrisiken:

• Plötzlicher Leistungsverlust beim Überholen
• Unerwartetes Abwürgen des Motors
• Unvorhersehbare Beschleunigung
• Schwierigkeiten beim Start in Notfällen

Sicherheitsempfehlungen:

• Ignorieren Sie Symptome nicht, auch wenn sie klein erscheinen
• Reparaturen so schnell wie möglich durchführen
• Vermeiden Sie lange Fahrten mit einem defekten Sensor
• Informieren Sie den Mechaniker über alle beobachteten Symptome

Ein MAP-Sensor, der einwandfrei funktioniert, ist entscheidend für optimale Leistung, niedrigen Verbrauch und kontrollierte Emissionen. Die Investition in eine frühzeitige Diagnostik und Reparatur zahlt sich durch Kraftstoffeinsparungen und die Vermeidung größerer Motorschäden schnell aus.
